Установка пикнометрическая ПУ ГКС-35 предназначена для измерений плотности жидкостей пикнометрическим методом, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, для проведения поверки, калибровки и контроля метрологических характеристик поточных преобразователей плотности жидкости в составе систем измерений количества и показателей качества нефти, нефтепродуктов, газового конденсата и других продуктов в условиях эксплуатации и при лабораторных исследованиях.
Принцип измерения плотности установкой основан на пикнометрическом методе измерений плотности жидкости с помощью пикнометров ГКС-35.
Сущность метода состоит в определении масс известных объёмов жидкости, отобранных из трубопровода в два соединенных последовательно пикнометра при фиксированных температуре и давлении в трубопроводе.
Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости. Массы пустых и заполненных пикнометров определяют на лабораторных весах методом замещения набором эталонных гирь класса точности Е2 в соответствии с ГОСТ OIML R111-1-2009.
Давление, температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи преобразователя давления и термометра цифрового, которые входят в состав основного блока.

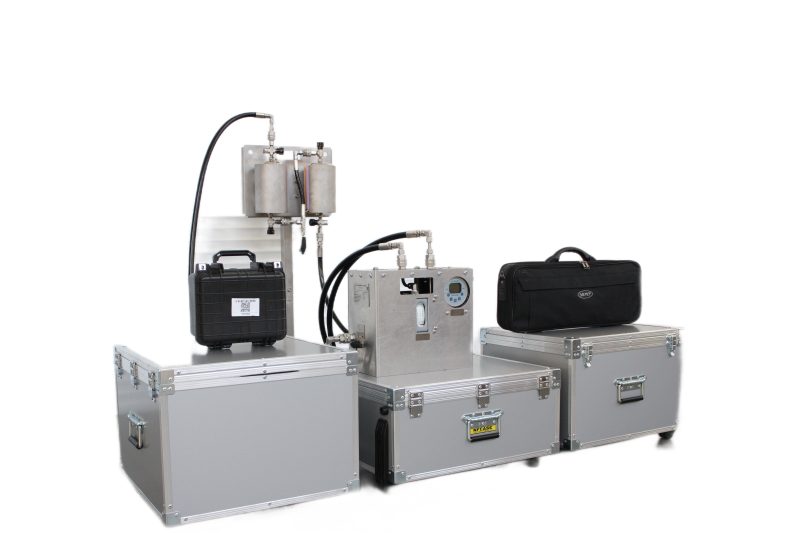

Конструктивно установка состоят из следующих основных частей: основной блок, стойка с двумя пикнометрами, комплект шлангов, весы, кейс с комплектом калибровочных гирь, транспортировочный кейс. В основном блоке происходит измерение давления, температуры и индикация расхода. В транспортном кейсе расположены основной блок, гибкие рукава высокого давления с быстросъёмными соединениями и вспомогательное оборудование, входящее в состав установки. При отборе пробы жидкости пикнометры помещаются на стойку в специальные посадочные места и с помощью рукавов высокого давления соединяются с основным блоком и точками отбора и возврата исследуемой жидкости.
Метрологические характеристики установок
| Характеристики | |
| Диапазон измерений плотности жидкости, кг/м3 | |
| Доверительные границы погрешности измерений плотности при доверительной вероятности 0,95, кг/м3, не более |
Основные технические характеристики установок
| Характеристики | |
| Номинальный внутренний объем пикнометра, см3 | |
| Условия эксплуатации: | |
| — Рабочее давление жидкости, МПа, не более | |
| — Диапазон температуры жидкости, С | |
| Маркировка взрывозащиты: | |
| — преобразователя давления эталонного | |
| — термометра цифрового малогабаритного | |
| Габаритные размеры стойки с пикнометрами, мм, не более *: | |
| — высота | |
| — ширина | |
| — глубина | |
| Габаритные размеры основного блока подготовки, мм, не более*: | |
| — высота | |
| — ширина | |
| — глубина | |
| Масса комплекта установки, кг, не более * | |
| * Действительные значения габаритных размеров и массы для каждого экземпляра приведены в паспортах на установку |
Показатели надежности
| Характеристики | |
| Срок службы, лет | |
| Средняя наработка до отказа, ч, не менее |
Так же метрологические характеристики пикнометров ГКС-35 и Установки пикнометрической ПУ ГКС-35 указаны в Описании типа:
Пикнометры ГКС-35 (регистрационный номер 93881-24)
Установка пикнометрическая ПУ ГКС-35 (регистрационный номер 95039-25)
