Наряду с хроматографическим методом анализа особую роль в направлении непрерывного контроля сред занимает газовый анализ.

Газоанализаторы

Современные газовые анализаторы делятся на 2 группы по методу отбора пробы для измерения:

  • беспробоотборные анализаторы (in-situ)
  • экстрактивные анализаторы.

Физически реализация in-situ анализаторов может иметь две версии:

  • установка поперек сечения трубопровода(газохода) приемо-передающих блоков;
  • установка в газоход измерительного зонда.

Экстрактивные анализаторы устанавливаются на расстоянии от точек отбора в анализаторных помещениях или специализированных шелтерах.

Проба отбирается из газохода и поступает в анализатор для дальнейшего анализа.

Пробоотборные системы также можно разделить на 2 типа – «холодные» и «горячие».

  • В «холодных» системах осуществляется подготовка газа – охлаждение и отбивка влаги, таким образом в анализатор поступает «холодный» газ.
  • В «горячих» системах все компоненты, контактирующие с анализируемой средой, обогреваются не ниже температуры точки росы пробы. Анализатор производит измерения «горячего» газа.

Наша компания предлагает свои решения в сфере газового анализа на оборудовании следующих типов:

  • лазерные анализаторы О2, CO, CH4, CO2, NH3, H2O, H2S, HCl
  • циркониевые и парамагнитные анализаторы О2
  • анализаторы О2 и горючих компонентов CO, H2, CH4
  • анализаторы NDIR, NDUV, УФ, Фурье, FID

Лазерный анализатор «Спектр-35»

Лазерный in-situ газоанализатор, работающий по технологии TDLAS.
Устанавливается непосредственно в месте измерения на газоходе, дымовой труде и т.д. Так же возможна удалённая установка, пробоотборный метод.

  • Измеряемые компоненты: CO, SO2, NH3 N2O, CH4, HF, HCL, CO2, O2, H2O, H2S.
  • Взрывозащита: 1Ex db op is IIC T6 Gb Х, Ex op is tb IIIC T80°C Db Х
  • Степень защиты от внешних воздействий по ГОСТ 14254-2015: IP66
  • Температура окружающей среды: — 20 … +60°С
  • Температура измеряемого газа: до +500 °С

Газоанализатор «МУЛЬТИСЕНС-35»


ИК Фурье газоанализатор экстрактивного (пробоотборного) типа, работающий по принципу «горячий/влажный».

  • Измеряемые компоненты: CO, SO2,NO, NH3 N2O, CH4, HF, HCL, CO2, O2, H2O, H2S.
  • Температура измерительной ячейки: +180°С
  • Степень защиты от внешних воздействий по ГОСТ 14254-2015: IP66
  • Коммуникационный интерфейс: RS232, RS485

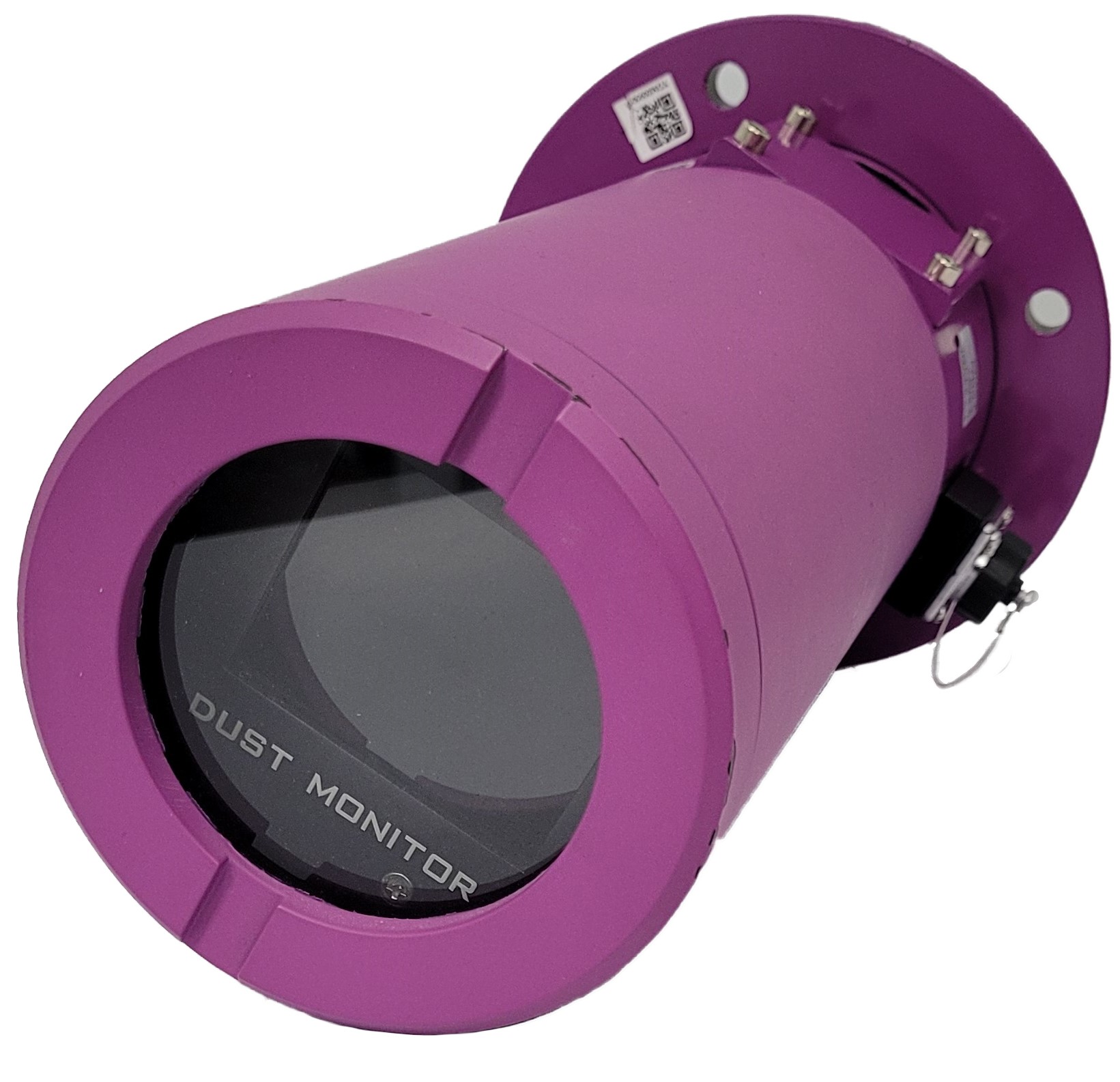

Анализатор пыли «ТОМАН-35»


Метод измерения основан на измерении ослабления светового луча за счет рассеяния света пылевыми частицами.

  • Диапазоны измерения: 20…10 000 мг/м3.
  • Температура окружающей среды: — 20 … +45°С
  • Температура измеряемого газа: до +300 °С
  • Диаметр трубопровода: 0,5…15 м
